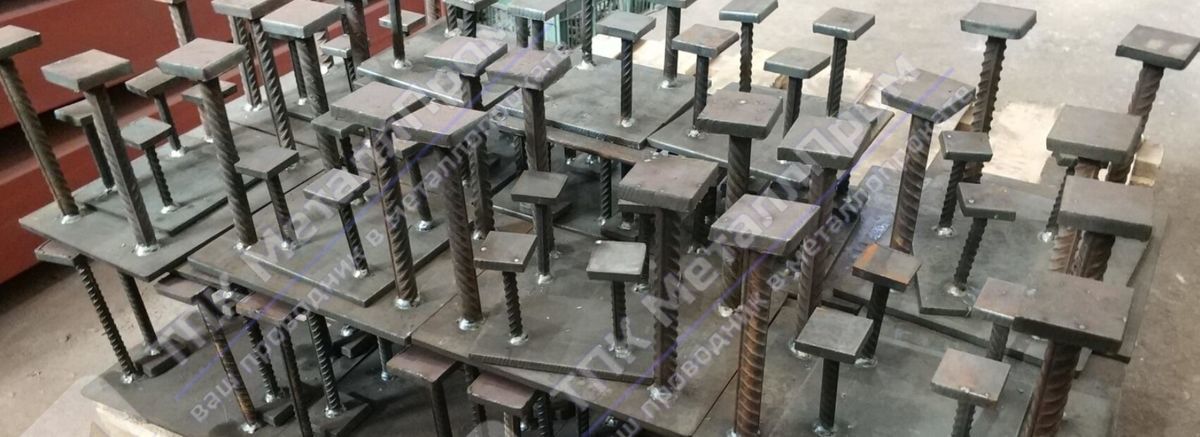

Закладные изделия МН 701-775

Закладные изделия МН 701-775 по чертежам под заказ с покрытием цены в Нефтеюганске, закладные изделия МН 701-775 серии 1.400-15 купить, в наличии и на заказ на официальном сайте ТПК Металлпромм в Нефтеюганске.

Закладные изделия МН 701-775, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

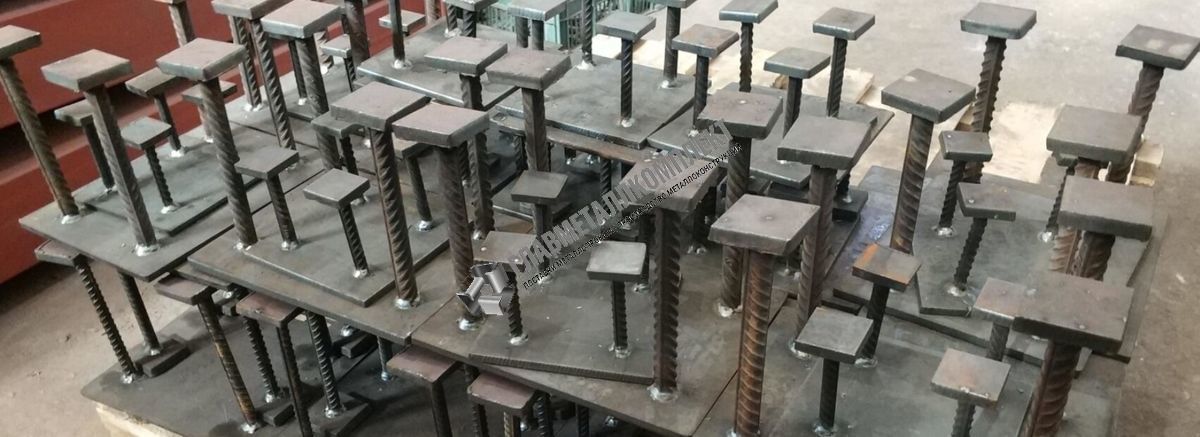

Закладные детали МН 701-775: технические характеристики и чертежи

Закладные изделия МН 701
Наименование характеристики Обозначение Значение закладных изделий
МН 701-1 МН 701-2
Закладные изделия МН 701
Размер, мм А 200
Размер, мм B 300
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 4.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4 0.3
Итого, кг 4.9 4.8
Обозначение детали 1.400-15.B1.710 1.400-15.B1.710-01
Закладные изделия МН 702
Наименование характеристики Обозначение Значение закладных изделий
МН 702-1 МН 702-2
Закладные изделия МН 702
Размер, мм А 200
Размер, мм B 400
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 5.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4 0.3
Итого, кг 5.7 5.6
Обозначение детали 1.400-15.B1.710-02 1.400-15.B1.710-03
Закладные изделия МН 703
Наименование характеристики Обозначение Значение закладных изделий
МН 703-1 МН 703-2
Закладные изделия МН 703
Размер, мм А 200
Размер, мм B 500
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4 0.3
Итого, кг 6.4 6.3
Обозначение детали 1.400-15.B1.710-04 1.400-15.B1.710-05
Закладные изделия МН 704
Наименование характеристики Обозначение Значение закладных изделий
МН 704-1 МН 704-2
Закладные изделия МН 704
Размер, мм А 300
Размер, мм B 300
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 5.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 6.1 5.9
Обозначение детали 1.400-15.B1.710-06 1.400-15.B1.710-07
Закладные изделия МН 705
Наименование характеристики Обозначение Значение закладных изделий
МН 705-1 МН 705-2
Закладные изделия МН 705
Размер, мм А 300
Размер, мм B 400
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 6.8 6.6
Обозначение детали 1.400-15.B1.710-08 1.400-15.B1.710-09
Закладные изделия МН 706
Наименование характеристики Обозначение Значение закладных изделий
МН 706-1 МН 706-2
Закладные изделия МН 706
Размер, мм А 300
Размер, мм B 500
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 6.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 7.6 7.4
Обозначение детали 1.400-15.B1.710-10 1.400-15.B1.710-11
Закладные изделия МН 707
Наименование характеристики Обозначение Значение закладных изделий
МН 707-1 МН 707-2
Закладные изделия МН 707
Размер, мм А 300
Размер, мм B 600
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 7.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 8.4 8.2
Обозначение детали 1.400-15.B1.710-12 1.400-15.B1.710-13
Закладные изделия МН 708
Наименование характеристики Обозначение Значение закладных изделий
МН 708-1 МН 708-2
Закладные изделия МН 708
Размер, мм А 400
Размер, мм B 400
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 6.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 7.6 7.4
Обозначение детали 1.400-15.B1.710-14 1.400-15.B1.710-15
Закладные изделия МН 709
Наименование характеристики Обозначение Значение закладных изделий
МН 709-1 МН 709-2
Закладные изделия МН 709
Размер, мм А 400
Размер, мм B 500
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 7.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 8.4 8.2
Обозначение детали 1.400-15.B1.710-16 1.400-15.B1.710-17
Закладные изделия МН 710
Наименование характеристики Обозначение Значение закладных изделий
МН 710-1 МН 710-2
Закладные изделия МН 710
Размер, мм А 400
Размер, мм B 600
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 8.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 9.1 8.9
Обозначение детали 1.400-15.B1.710-18 1.400-15.B1.710-19
Закладные изделия МН 711
Наименование характеристики Обозначение Значение закладных изделий
МН 711-1 МН 711-2
Закладные изделия МН 711
Размер, мм А 400
Размер, мм B 700
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 10.1 9.9
Обозначение детали 1.400-15.B1.710-20 1.400-15.B1.710-21
Закладные изделия МН 712
Наименование характеристики Обозначение Значение закладных изделий
МН 712-1 МН 712-2
Закладные изделия МН 712
Размер, мм А 400
Размер, мм B 800
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 10.8 10.6
Обозначение детали 1.400-15.B1.710-22 1.400-15.B1.710-23
Закладные изделия МН 713
Наименование характеристики Обозначение Значение закладных изделий
МН 713-1 МН 713-2
Закладные изделия МН 713
Размер, мм А 500
Размер, мм B 500
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 8.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 9.1 8.9
Обозначение детали 1.400-15.B1.710-24 1.400-15.B1.710-25
Закладные изделия МН 714
Наименование характеристики Обозначение Значение закладных изделий
МН 714-1 МН 714-2
Закладные изделия МН 714
Размер, мм А 500
Размер, мм B 600
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 9.8 9.6
Обозначение детали 1.400-15.B1.710-26 1.400-15.B1.710-27
Закладные изделия МН 715
Наименование характеристики Обозначение Значение закладных изделий
МН 715-1 МН 715-2
Закладные изделия МН 715
Размер, мм А 500
Размер, мм B 700
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 10.8 10.6
Обозначение детали 1.400-15.B1.710-28 1.400-15.B1.710-29
Закладные изделия МН 716
Наименование характеристики Обозначение Значение закладных изделий
МН 716-1 МН 716-2
Закладные изделия МН 716
Размер, мм А 500
Размер, мм B 800
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 10.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 11.6 11.4
Обозначение детали 1.400-15.B1.710-30 1.400-15.B1.710-31
Закладные изделия МН 717
Наименование характеристики Обозначение Значение закладных изделий
МН 717-1 МН 717-2
Закладные изделия МН 717
Размер, мм А 500
Размер, мм B 900
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 11.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 12.3 12.1
Обозначение детали 1.400-15.B1.710-32 1.400-15.B1.710-33
Закладные изделия МН 718
Наименование характеристики Обозначение Значение закладных изделий
МН 718-1 МН 718-2
Закладные изделия МН 718
Размер, мм А 500
Размер, мм B 1000
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 13.3 13.1
Обозначение детали 1.400-15.B1.710-34 1.400-15.B1.710-35
Закладные изделия МН 719
Наименование характеристики Обозначение Значение закладных изделий
МН 719-1 МН 719-2
Закладные изделия МН 719
Размер, мм А 600
Размер, мм B 600
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 2
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8 0.6
Итого, кг 10.6 10.4
Обозначение детали 1.400-15.B1.710-36 1.400-15.B1.710-37
Закладные изделия МН 720
Наименование характеристики Обозначение Значение закладных изделий
МН 720-1 МН 720-2
Закладные изделия МН 720
Размер, мм А 600
Размер, мм B 600
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 10.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 11.6 11.4
Обозначение детали 1.400-15.B1.710-38 1.400-15.B1.710-39
Закладные изделия МН 721
Наименование характеристики Обозначение Значение закладных изделий
МН 721-1 МН 721-2
Закладные изделия МН 721
Размер, мм А 600
Размер, мм B 800
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 11.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 12.3 12.1
Обозначение детали 1.400-15.B1.710-40 1.400-15.B1.710-41
Закладные изделия МН 722
Наименование характеристики Обозначение Значение закладных изделий
МН 722-1 МН 722-2
Закладные изделия МН 722
Размер, мм А 600
Размер, мм B 900
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1 0.8
Итого, кг 13.1 12.9
Обозначение детали 1.400-15.B1.710-42 1.400-15.B1.710-43
Закладные изделия МН 723
Наименование характеристики Обозначение Значение закладных изделий
МН 723-1 МН 723-2
Закладные изделия МН 723
Размер, мм А 600
Размер, мм B 1000
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 14 13.8
Обозначение детали 1.400-15.B1.710-44 1.400-15.B1.710-45
Закладные изделия МН 724
Наименование характеристики Обозначение Значение закладных изделий
МН 724-1 МН 724-2
Закладные изделия МН 724
Размер, мм А 600
Размер, мм B 1100
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 13.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 14.8 14.6
Обозначение детали 1.400-15.B1.710-46 1.400-15.B1.710-47
Закладные изделия МН 725
Наименование характеристики Обозначение Значение закладных изделий
МН 725-1 МН 725-2
Закладные изделия МН 725
Размер, мм А 600
Размер, мм B 1200
Кол-во стержней вдоль стороны А, шт 2
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 14.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 15.5 15.3
Обозначение детали 1.400-15.B1.710-48 1.400-15.B1.710-49
Закладные изделия МН 726
Наименование характеристики Обозначение Значение закладных изделий
МН 726-1 МН 726-2
Закладные изделия МН 726
Размер, мм А 700
Размер, мм B 700
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 11.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 12.5 12.3
Обозначение детали 1.400-15.B1.720 1.400-15.B1.720-01
Закладные изделия МН 727
Наименование характеристики Обозначение Значение закладных изделий
МН 727-1 МН 727-2
Закладные изделия МН 727
Размер, мм А 700
Размер, мм B 800
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 13.3 13.1
Обозначение детали 1.400-15.B1.720-02 1.400-15.B1.720-03
Закладные изделия МН 728
Наименование характеристики Обозначение Значение закладных изделий
МН 728-1 МН 728-2
Закладные изделия МН 728
Размер, мм А 700
Размер, мм B 900
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 14 13.8
Обозначение детали 1.400-15.B1.720-04 1.400-15.B1.720-05
Закладные изделия МН 729
Наименование характеристики Обозначение Значение закладных изделий
МН 729-1 МН 729-2
Закладные изделия МН 729
Размер, мм А 700
Размер, мм B 1000
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 13.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 15 14.7
Обозначение детали 1.400-15.B1.720-06 1.400-15.B1.720-07
Закладные изделия МН 730
Наименование характеристики Обозначение Значение закладных изделий
МН 730-1 МН 730-2
Закладные изделия МН 730
Размер, мм А 700
Размер, мм B 1100
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 14.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 15.7 15.4
Обозначение детали 1.400-15.B1.720-08 1.400-15.B1.720-09
Закладные изделия МН 731
Наименование характеристики Обозначение Значение закладных изделий
МН 731-1 МН 731-2
Закладные изделия МН 731
Размер, мм А 700
Размер, мм B 1200
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 16.5 16.2
Обозначение детали 1.400-15.B1.720-10 1.400-15.B1.720-11
Закладные изделия МН 732
Наименование характеристики Обозначение Значение закладных изделий
МН 732-1 МН 732-2
Закладные изделия МН 732
Размер, мм А 700
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 17.4 17.1
Обозначение детали 1.400-15.B1.720-12 1.400-15.B1.720-13
Закладные изделия МН 733
Наименование характеристики Обозначение Значение закладных изделий
МН 733-1 МН 733-2
Закладные изделия МН 733
Размер, мм А 700
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 16.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.2 17.9
Обозначение детали 1.400-15.B1.720-14 1.400-15.B1.720-15
Закладные изделия МН 734
Наименование характеристики Обозначение Значение закладных изделий
МН 734-1 МН 734-2
Закладные изделия МН 734
Размер, мм А 800
Размер, мм B 800
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 14 13.8
Обозначение детали 1.400-15.B1.720-16 1.400-15.B1.720-17
Закладные изделия МН 735
Наименование характеристики Обозначение Значение закладных изделий
МН 735-1 МН 735-2
Закладные изделия МН 735
Размер, мм А 800
Размер, мм B 900
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 13.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 14.8 14.6
Обозначение детали 1.400-15.B1.720-18 1.400-15.B1.720-19
Закладные изделия МН 736
Наименование характеристики Обозначение Значение закладных изделий
МН 736-1 МН 736-2
Закладные изделия МН 736
Размер, мм А 800
Размер, мм B 1000
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 14.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 15.7 15.4
Обозначение детали 1.400-15.B1.720-20 1.400-15.B1.720-21
Закладные изделия МН 737
Наименование характеристики Обозначение Значение закладных изделий
МН 737-1 МН 737-2
Закладные изделия МН 737
Размер, мм А 800
Размер, мм B 1100
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 16.5 16.2
Обозначение детали 1.400-15.B1.720-22 1.400-15.B1.720-23
Закладные изделия МН 738
Наименование характеристики Обозначение Значение закладных изделий
МН 738-1 МН 738-2
Закладные изделия МН 738
Размер, мм А 800
Размер, мм B 1200
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 17.2 16.9
Обозначение детали 1.400-15.B1.720-24 1.400-15.B1.720-25
Закладные изделия МН 739
Наименование характеристики Обозначение Значение закладных изделий
МН 739-1 МН 739-2
Закладные изделия МН 739
Размер, мм А 800
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 16.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.2 17.9
Обозначение детали 1.400-15.B1.720-26 1.400-15.B1.720-27
Закладные изделия МН 740
Наименование характеристики Обозначение Значение закладных изделий
МН 740-1 МН 740-2
Закладные изделия МН 740
Размер, мм А 800
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 17.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.9 18.6
Обозначение детали 1.400-15.B1.720-28 1.400-15.B1.720-29
Закладные изделия МН 741
Наименование характеристики Обозначение Значение закладных изделий
МН 741-1 МН 741-2
Закладные изделия МН 741
Размер, мм А 800
Размер, мм B 1450
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 17.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 19.3 19
Обозначение детали 1.400-15.B1.720-30 1.400-15.B1.720-31
Закладные изделия МН 742
Наименование характеристики Обозначение Значение закладных изделий
МН 742-1 МН 742-2
Закладные изделия МН 742
Размер, мм А 800
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 19.7 19.4
Обозначение детали 1.400-15.B1.720-32 1.400-15.B1.720-33
Закладные изделия МН 743
Наименование характеристики Обозначение Значение закладных изделий
МН 743-1 МН 743-2
Закладные изделия МН 743
Размер, мм А 900
Размер, мм B 900
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 3
Выборка стали на 1 изделие (профильная сталь 50x5), кг 14.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2 1
Итого, кг 15.5 15.3
Обозначение детали 1.400-15.B1.720-34 1.400-15.B1.720-35
Закладные изделия МН 744
Наименование характеристики Обозначение Значение закладных изделий
МН 744-1 МН 744-2
Закладные изделия МН 744
Размер, мм А 900
Размер, мм B 1000
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 16.5 16.2
Обозначение детали 1.400-15.B1.720-36 1.400-15.B1.720-37
Закладные изделия МН 745
Наименование характеристики Обозначение Значение закладных изделий
МН 745-1 МН 745-2
Закладные изделия МН 745
Размер, мм А 900
Размер, мм B 1100
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 17.2 16.9
Обозначение детали 1.400-15.B1.720-38 1.400-15.B1.720-39
Закладные изделия МН 746
Наименование характеристики Обозначение Значение закладных изделий
МН 746-1 МН 746-2
Закладные изделия МН 746
Размер, мм А 900
Размер, мм B 1200
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 16.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4 1.1
Итого, кг 18 17.7
Обозначение детали 1.400-15.B1.720-40 1.400-15.B1.720-41
Закладные изделия МН 747
Наименование характеристики Обозначение Значение закладных изделий
МН 747-1 МН 747-2
Закладные изделия МН 747
Размер, мм А 900
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 17.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.9 18.6
Обозначение детали 1.400-15.B1.720-42 1.400-15.B1.720-43
Закладные изделия МН 748
Наименование характеристики Обозначение Значение закладных изделий
МН 748-1 МН 748-2
Закладные изделия МН 748
Размер, мм А 900
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 19.7 19.4
Обозначение детали 1.400-15.B1.720-44 1.400-15.B1.720-45
Закладные изделия МН 749
Наименование характеристики Обозначение Значение закладных изделий
МН 749-1 МН 749-2
Закладные изделия МН 749
Размер, мм А 900
Размер, мм B 1450
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 20.1 19.8
Обозначение детали 1.400-15.B1.720-46 1.400-15.B1.720-47
Закладные изделия МН 750
Наименование характеристики Обозначение Значение закладных изделий
МН 750-1 МН 750-2
Закладные изделия МН 750
Размер, мм А 900
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 3
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 20.5 20.2
Обозначение детали 1.400-15.B1.720-48 1.400-15.B1.720-49
Закладные изделия МН 751
Наименование характеристики Обозначение Значение закладных изделий
МН 751-1 МН 751-2
Закладные изделия МН 751
Размер, мм А 1000
Размер, мм B 1000
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 17.4 17.1
Обозначение детали 1.400-15.B1.720-50 1.400-15.B1.720-51
Закладные изделия МН 752
Наименование характеристики Обозначение Значение закладных изделий
МН 752-1 МН 752-2
Закладные изделия МН 752
Размер, мм А 1000
Размер, мм B 1100
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 16.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.2 17.9
Обозначение детали 1.400-15.B1.720-52 1.400-15.B1.720-53
Закладные изделия МН 753
Наименование характеристики Обозначение Значение закладных изделий
МН 753-1 МН 753-2
Закладные изделия МН 753
Размер, мм А 1000
Размер, мм B 1200
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 17.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.9 18.6
Обозначение детали 1.400-15.B1.720-54 1.400-15.B1.720-55
Закладные изделия МН 754
Наименование характеристики Обозначение Значение закладных изделий
МН 754-1 МН 754-2
Закладные изделия МН 754
Размер, мм А 1000
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 19.9 19.5
Обозначение детали 1.400-15.B1.720-56 1.400-15.B1.720-57
Закладные изделия МН 755
Наименование характеристики Обозначение Значение закладных изделий
МН 755-1 МН 755-2
Закладные изделия МН 755
Размер, мм А 1000
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 20.7 20.3
Обозначение детали 1.400-15.B1.720-58 1.400-15.B1.720-59
Закладные изделия МН 756
Наименование характеристики Обозначение Значение закладных изделий
МН 756-1 МН 756-2
Закладные изделия МН 756
Размер, мм А 1000
Размер, мм B 1450
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 19.2
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 21 20.6
Обозначение детали 1.400-15.B1.720-60 1.400-15.B1.720-61
Закладные изделия МН 757
Наименование характеристики Обозначение Значение закладных изделий
МН 757-1 МН 757-2
Закладные изделия МН 757
Размер, мм А 1000
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 19.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 21.4 21
Обозначение детали 1.400-15.B1.720-62 1.400-15.B1.720-63
Закладные изделия МН 758
Наименование характеристики Обозначение Значение закладных изделий
МН 758-1 МН 758-2
Закладные изделия МН 758
Размер, мм А 1100
Размер, мм B 1100
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 17.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 18.9 18.6
Обозначение детали 1.400-15.B1.720-64 1.400-15.B1.720-65
Закладные изделия МН 759
Наименование характеристики Обозначение Значение закладных изделий
МН 759-1 МН 759-2
Закладные изделия МН 759
Размер, мм А 1100
Размер, мм B 1200
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6 1.3
Итого, кг 19.7 19.4
Обозначение детали 1.400-15.B1.720-66 1.400-15.B1.720-67
Закладные изделия МН 760
Наименование характеристики Обозначение Значение закладных изделий
МН 760-1 МН 760-2
Закладные изделия МН 760
Размер, мм А 1100
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 20.6 20.2
Обозначение детали 1.400-15.B1.720-68 1.400-15.B1.720-69
Закладные изделия МН 761
Наименование характеристики Обозначение Значение закладных изделий
МН 761-1 МН 761-2
Закладные изделия МН 761
Размер, мм А 1100
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 19.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 21.4 21
Обозначение детали 1.400-15.B1.720-70 1.400-15.B1.720-71
Закладные изделия МН 762
Наименование характеристики Обозначение Значение закладных изделий
МН 762-1 МН 762-2
Закладные изделия МН 762
Размер, мм А 1100
Размер, мм B 1450
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 20
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 21.8 21.4
Обозначение детали 1.400-15.B1.720-72 1.400-15.B1.720-73
Закладные изделия МН 763
Наименование характеристики Обозначение Значение закладных изделий
МН 763-1 МН 763-2
Закладные изделия МН 763
Размер, мм А 1100
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 20.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 22.2 21.8
Обозначение детали 1.400-15.B1.720-74 1.400-15.B1.720-75
Закладные изделия МН 765
Наименование характеристики Обозначение Значение закладных изделий
МН 765-1 МН 765-2
Закладные изделия МН 765
Размер, мм А 1200
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 19.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 21.4 21
Обозначение детали 1.400-15.B1.720-78 1.400-15.B1.720-79
Закладные изделия МН 766
Наименование характеристики Обозначение Значение закладных изделий
МН 766-1 МН 766-2
Закладные изделия МН 766
Размер, мм А 1200
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 20.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 22.2 21.8
Обозначение детали 1.400-15.B1.720-80 1.400-15.B1.720-81
Закладные изделия МН 767
Наименование характеристики Обозначение Значение закладных изделий
МН 767-1 МН 767-2
Закладные изделия МН 767
Размер, мм А 1200
Размер, мм B 1450
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 20.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 22.5 22.1
Обозначение детали 1.400-15.B1.720-82 1.400-15.B1.720-83
Закладные изделия МН 768
Наименование характеристики Обозначение Значение закладных изделий
МН 768-1 МН 768-2
Закладные изделия МН 768
Размер, мм А 1200
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 4
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 21.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.8 1.4
Итого, кг 22.9 22.5
Обозначение детали 1.400-15.B1.720-84 1.400-15.B1.720-85
Закладные изделия МН 769
Наименование характеристики Обозначение Значение закладных изделий
МН 769-1 МН 769-2
Закладные изделия МН 769
Размер, мм А 1300
Размер, мм B 1300
Кол-во стержней вдоль стороны А, шт 5
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 20.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 2 1.6
Итого, кг 22.4 22
Обозначение детали 1.400-15.B1.720-86 1.400-15.B1.720-87
Закладные изделия МН 770
Наименование характеристики Обозначение Значение закладных изделий
МН 770-1 МН 770-2
Закладные изделия МН 770
Размер, мм А 1300
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 5
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 21.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 2 1.6
Итого, кг 23.1 22.7
Обозначение детали 1.400-15.B1.720-88 1.400-15.B1.720-89
Закладные изделия МН 771
Наименование характеристики Обозначение Значение закладных изделий
МН 771-1 МН 771-2
Закладные изделия МН 771
Размер, мм А 1300
Размер, мм B 1450
Кол-во стержней вдоль стороны А, шт 5
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 21.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 2 1.6
Итого, кг 23.5 23.1
Обозначение детали 1.400-15.B1.720-90 1.400-15.B1.720-91
Закладные изделия МН 772
Наименование характеристики Обозначение Значение закладных изделий
МН 772-1 МН 772-2
Закладные изделия МН 772
Размер, мм А 1300
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 5
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 21.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 2 1.6
Итого, кг 23.9 23.5
Обозначение детали 1.400-15.B1.720-92 1.400-15.B1.720-93
Закладные изделия МН 773
Наименование характеристики Обозначение Значение закладных изделий
МН 773-1 МН 773-2
Закладные изделия МН 773
Размер, мм А 1400
Размер, мм B 1400
Кол-во стержней вдоль стороны А, шт 5
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 21.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 2 1.6
Итого, кг 23.9 23.5
Обозначение детали 1.400-15.B1.720-94 1.400-15.B1.720-95
Закладные изделия МН 774
Наименование характеристики Обозначение Значение закладных изделий
МН 774-1 МН 774-2
Закладные изделия МН 774
Размер, мм А 1500
Размер, мм B 1500
Кол-во стержней вдоль стороны А, шт 5
Кол-во стержней вдоль стороны В, шт 5
Выборка стали на 1 изделие (профильная сталь 50x5), кг 23.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 2 1.6
Итого, кг 25.4 25
Обозначение детали 1.400-15.B1.720-98 1.400-15.B1.720-99
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление закладных цилиндров

Цилиндры закладные из листа 40 мм для Волковского ГОК. Изготовлено 8 штук за 1,5 месяца общий тоннаж 68 тонн

Изготовление и монтаж металлоконструкций крытого навеса на Екатеринбургской ТЭЦ

С июля 2023 по сентябрь 2023 проведены работы по подготовке площадки, изготовлению и монтажу металлоконструкций крытого навеса на Екатеринбургской ТЭЦ. Для обеспечения устойчивости конструкции, оперативно произведены ранее неучтённые работы по устройству армированного фундамента (изготовление и монтаж армокаркасов). Все работы, вплоть от расчёта нагрузок и монтажа выполнены специалистами ТПК МеталлПром. Общий вес конструкций (включая армокаркасы и профнастил Н75) составил 72 тоны.

Производим косоуры для лестниц на склад хранения продукции

Производим косоуры для лестниц на склад хранения продукции широкого потребления. Конструкция состоит из листового проката, профильных труб, гнутого швеллера. Покрытие – полимерно-порошковое RAL 2008.

Изготовление опорных рам ОРМП для дорожной отрасли РФ

В октябре-декабре 2023г. выполнена поставка более чем 200 тон металлоконструкций для дорожной отрасли РФ. Опорные рамы ОРМП 30-40 метром изготавливались под строгим контролем специалиста УЗК, в соответствие всей конструкторской документации. Заказ подарил незабываемые эмоции и драгоценный опыт работы, что в конечном итоге, качественно отразилось на результате – объект открыт точно в срок.

Изготовление дымохода высотой в 18 метров

В январе изготовлен дымоход для объекта в центральной России. Габариты конструкции 1,5х1,х1,5х18,5 м изготовлены и защищены от коррозии системой ГФ/ПФ за 16 календарных дней, включая работу в праздничные дни.

Изготовление антенной опоры АО-49

В июле, для объекта в ЯНАО изготовлены решетчатые конструкции антенной опоры 49м в количестве 4шт. (вес 1шт. ориентировочно 17,2тн). Цельносварные конструкции габаритными размерами от 2,1х2,1х6,4м до 3,3х3,3х7,2м собраны и обварены в рекордные сроки (от обеспечения металлом до отгрузки последних секций – 27 календарных дней), а за счёт чёткого соблюдения производственного плана и графика АКЗ, удалось оперативно вывозить конструкции, не останавливая производственный цикл.

В комплекте с метизами стоимость 1 опоры составила 2,74 млн. руб.

Изготовление путевых тяг ТП-24

Изготовлена очередная партия путевых тяг ТП-24 (М24 L=1670мм) в кол-ве 50шт. На этом укладка путей в мкрн. Академический г. Екатеринбурга завершилась. Производительность на данном типоразмере составила 50шт. за смену 8ч. (пила, накатка резьбы с 2х сторон)

Цена изделия составила 1050 руб./шт. в комплекте с метизами.

Изготовление тяги/петли опрокидывателя ковша на самосвал Shacman

Для частного заказчика изготовлены тяги/петли опрокидывателя ковша на самосвал Shacman. По изношенной старой детали сняты замеры, выпущен чертеж и вырезана деталь. Опытная партия 8 штук подготовлена за 5 часов.

Изготовление 184 ростверка Б35-24 по серии 3.407.9-146.3

В марте-апреле изготовлено 184 ростверки Б35-24 по серии 3.407.9-146.3. КМД предоставлено заказчиком, внесены необходимые конструктивные изменения. Дробеструйная обработка и защитное покрытие – горячее оцинкование, выполнено в рекордно сжатые сроки. Шпильки М48 откалиброваны. Ростверки предназначены на объект в ХМАО в составе угловых анкерных опор.

Сборка и установка прожекторной мачты ПМС-32,5 в Алапаевске

Для объекта в г. Алапаевск изготовлены и смонтированы прожекторные мачты ПМС-32,5 в количестве 8шт. Покрытие – горячее оцинкование по ГОСТ 9.307-2021. Прием конструкций проводил в т.ч. сотрудник Ростехнадзор. Вся документация от КМД до сертификатов на сталь, метизы, паспорт качества на металлоконструкцию предоставлены. Введение в эксплуатацию с 25.04.2023г.

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Меркулова Олеся Александровна
Меркулова Олеся Александровна
Главный бухгалтер
Кузнецова Елена Сергеевна
Кузнецова Елена Сергеевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
