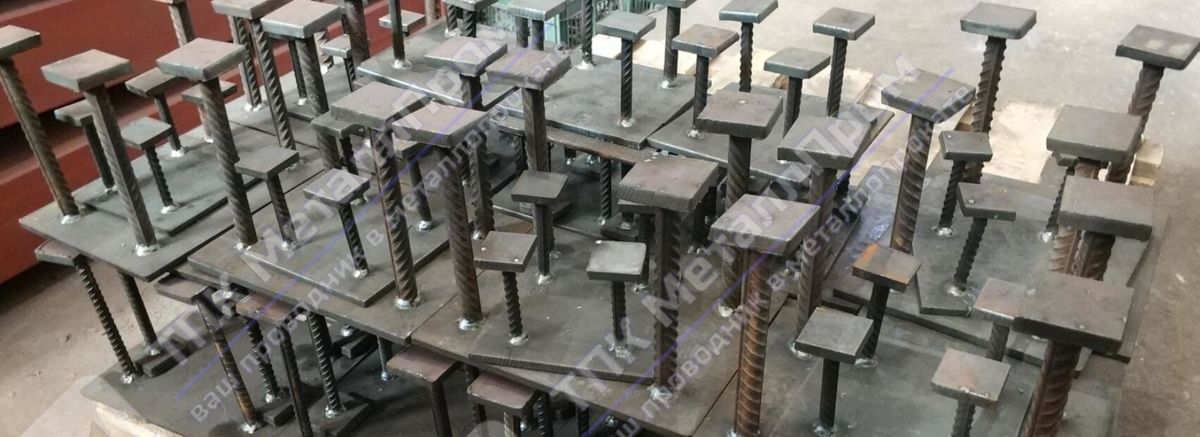

Закладные изделия МН 558-571

Закладные изделия МН 558-571 по чертежам под заказ с покрытием цены в Нефтеюганске, закладные изделия МН 558-571 серии 1.400-15 купить, в наличии и на заказ на официальном сайте ТПК Металлпромм в Нефтеюганске.

Закладные изделия МН 558-571, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

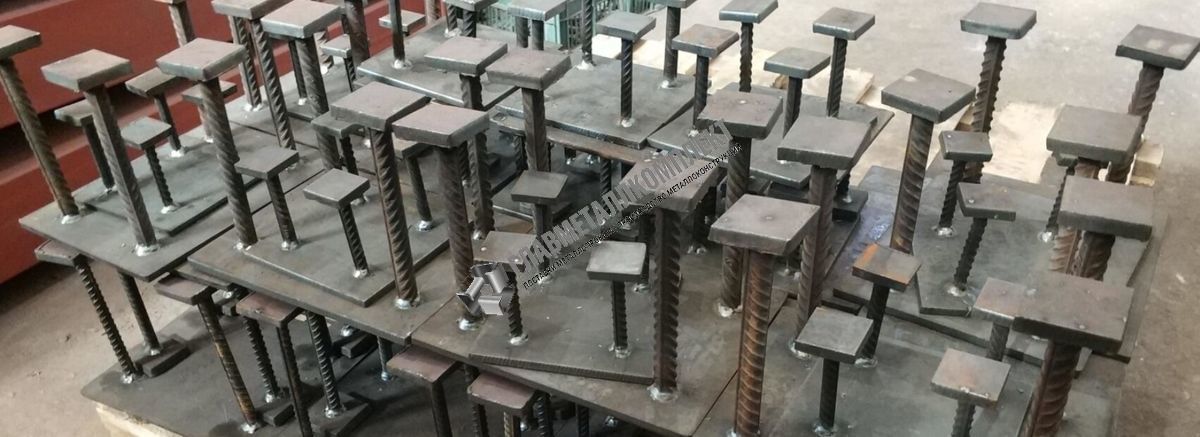

Закладные детали МН 558-571: технические характеристики и чертежи

Закладные изделия МН 558
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 558
Закладные изделия МН 558
Сечение швеллера (поз.1), мм8
Длина швеллера, ммB100
Кол-во и диаметр арматуры (поз.2)1ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь шв.8), кг0.7
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг0.9
Обозначение детали1.400-15.B1.560
Закладные изделия МН 559
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 559
Закладные изделия МН 559
Сечение швеллера (поз.1), мм10
Длина швеллера, ммB100
Кол-во и диаметр арматуры (поз.2)1ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь шв.10), кг0.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг1.1
Обозначение детали1.400-15.B1.560-01
Закладные изделия МН 560
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 560
Закладные изделия МН 560
Сечение швеллера (поз.1), мм8
Длина швеллера, ммB200
Кол-во и диаметр арматуры (поз.2)1ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb2100
Выборка стали на 1 изделие (профильная сталь шв.8), кг1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг1.6
Обозначение детали1.400-15.B1.560-02
Закладные изделия МН 561
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 561
Закладные изделия МН 561
Сечение швеллера (поз.1), мм10
Длина швеллера, ммB200
Кол-во и диаметр арматуры (поз.2)1ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb2100
Выборка стали на 1 изделие (профильная сталь шв.10), кг1.7
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг1.9
Обозначение детали1.400-15.B1.560-03
Закладные изделия МН 562
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 562
Закладные изделия МН 562
Сечение швеллера (поз.1), мм8
Длина швеллера, ммB300
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1150
Привязки анкеров, ммb275
Выборка стали на 1 изделие (профильная сталь шв.8), кг2.1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг2.5
Обозначение детали1.400-15.B1.560-04
Закладные изделия МН 563
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 563
Закладные изделия МН 563
Сечение швеллера (поз.1), мм10
Длина швеллера, ммB300
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1150
Привязки анкеров, ммb275
Выборка стали на 1 изделие (профильная сталь шв.10), кг2.6
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг3
Обозначение детали1.400-15.B1.560-05
Закладные изделия МН 564
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 564
Закладные изделия МН 564
Сечение швеллера (поз.1), мм8
Длина швеллера, ммBп.м.
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1330
Выборка стали на 1 изделие (профильная сталь шв.8), кг7.1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг7.7
Обозначение детали1.400-15.B1.560-06
Закладные изделия МН 565
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 565
Закладные изделия МН 565
Сечение швеллера (поз.1), мм10
Длина швеллера, ммBп.м.
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1330
Выборка стали на 1 изделие (профильная сталь шв.10), кг8.6
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг9.2
Обозначение детали1.400-15.B1.560-07
Закладные изделия МН 566
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 566
Закладные изделия МН 566
Сечение швеллера (поз.1), мм12
Длина швеллера, ммB150
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Выборка стали на 1 изделие (профильная сталь шв.12), кг6
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг2
Обозначение детали1.400-15.B1.570
Закладные изделия МН 567
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 567
Закладные изделия МН 567
Сечение швеллера (поз.1), мм14
Длина швеллера, ммB150
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Выборка стали на 1 изделие (профильная сталь шв.14), кг1.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг2.3
Обозначение детали1.400-15.B1.570-01
Закладные изделия МН 568
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 568
Закладные изделия МН 568
Сечение швеллера (поз.1), мм12
Длина швеллера, ммB300
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь шв.12), кг3.1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг3.5
Обозначение детали1.400-15.B1.570-02
Закладные изделия МН 569
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 569
Закладные изделия МН 569
Сечение швеллера (поз.1), мм14
Длина швеллера, ммB300
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь шв.14), кг3.7
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг4.1
Обозначение детали1.400-15.B1.570-03
Закладные изделия МН 570
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 570
Закладные изделия МН 570
Сечение швеллера (поз.1), мм12
Длина швеллера, ммBп.м.
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1250
Выборка стали на 1 изделие (профильная сталь шв.12), кг10.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.8
Итого, кг11.2
Обозначение детали1.400-15.B1.570-04
Закладные изделия МН 571
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 571
Закладные изделия МН 571
Сечение швеллера (поз.1), мм14
Длина швеллера, ммBп.м.
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1220
Привязки анкеров, ммb1250
Выборка стали на 1 изделие (профильная сталь шв.14), кг12.3
Выборка стали на 1 изделие (арм. AIII ф8), кг0.8
Итого, кг13.1
Обозначение детали1.400-15.B1.570-05
