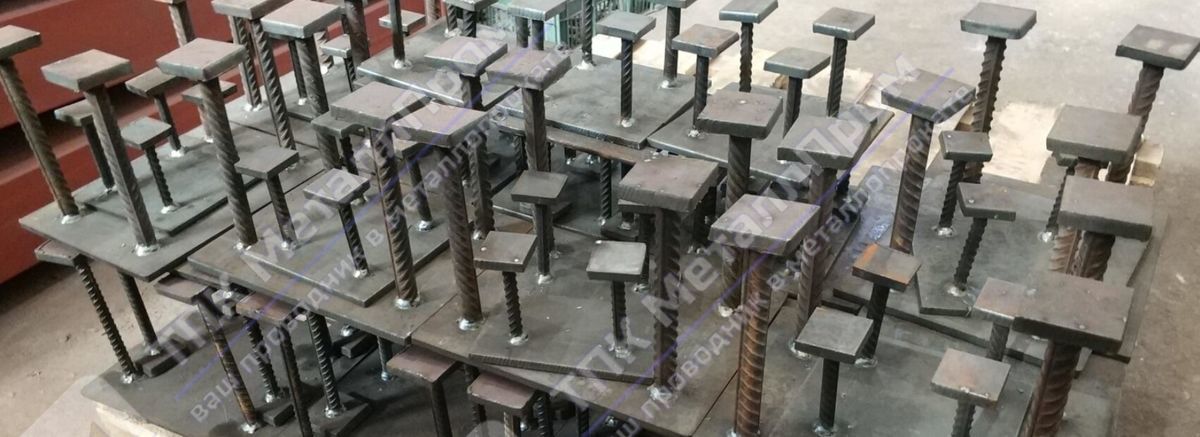

Закладные изделия МН 541-554

Закладные изделия МН 541-554 по чертежам под заказ с покрытием цены в Нефтеюганске, закладные изделия МН 541-554 серии 1.400-15 купить, в наличии и на заказ на официальном сайте ТПК Металлпромм в Нефтеюганске.

Закладные изделия МН 541-554, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

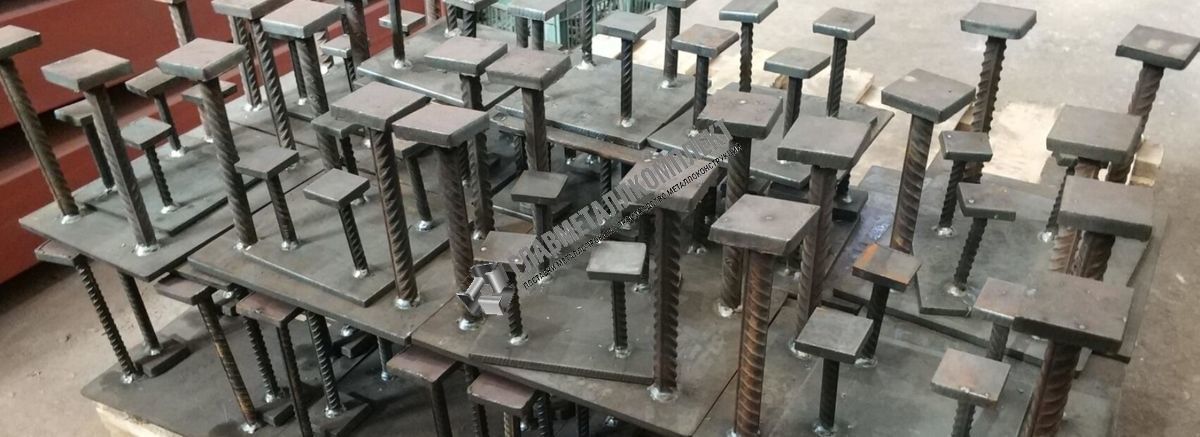

Закладные детали МН 541-554: технические характеристики и чертежи

Закладные изделия МН 541
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 541
Закладные изделия МН 541
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB100
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb150
Привязки анкеров, ммb225
Выборка стали на 1 изделие (профильная сталь 50x5), кг0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг0.6
Обозначение детали1.400-15.B1.540-02
Закладные изделия МН 542
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 542
Закладные изделия МН 542
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB150
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Выборка стали на 1 изделие (профильная сталь 50x5), кг0.6
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг0.8
Обозначение детали1.400-15.B1.540-03
Закладные изделия МН 543
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 543
Закладные изделия МН 543
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB200
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 50x5), кг0.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг1.1
Обозначение детали1.400-15.B1.540-05
Закладные изделия МН 544
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 544
Закладные изделия МН 544
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB250
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 50x5), кг0.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг1
Обозначение детали1.400-15.B1.540-04
Закладные изделия МН 545
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 545
Закладные изделия МН 545
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 50x5), кг1.1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Итого, кг1.3
Обозначение детали1.400-15.B1.540-06
Закладные изделия МН 546
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 546
Закладные изделия МН 546
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB400
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 50x5), кг1.5
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Итого, кг1.8
Обозначение детали1.400-15.B1.540-07
Закладные изделия МН 547
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 547
Закладные изделия МН 547
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 50x5), кг1.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Итого, кг2.2
Обозначение детали1.400-15.B1.540-08
Закладные изделия МН 548
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 548
Закладные изделия МН 548
Сечение уголка (поз.1), мм50x5
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 50x5), кг3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг4.2
Обозначение детали1.400-15.B1.540-09
Закладные изделия МН 549
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 549
Закладные изделия МН 549
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB700
Кол-во и диаметр арматуры (поз.2)8ф8AIII
Длина арматуры (поз.2), ммl1160
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 50x5), кг2.6
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг3.2
Обозначение детали1.400-15.B1.550
Закладные изделия МН 550
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 550
Закладные изделия МН 550
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB800
Кол-во и диаметр арматуры (поз.2)8ф8AIII
Длина арматуры (поз.2), ммl1160
Привязки анкеров, ммb1200
Привязки анкеров, ммb2100
Выборка стали на 1 изделие (профильная сталь 50x5), кг3
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг3.6
Обозначение детали1.400-15.B1.550-01
Закладные изделия МН 551
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 551
Закладные изделия МН 551
Сечение уголка (поз.1), мм50x5
Длина уголка, ммB900
Кол-во и диаметр арматуры (поз.2)8ф8AIII
Длина арматуры (поз.2), ммl1160
Привязки анкеров, ммb1250
Привязки анкеров, ммb275
Выборка стали на 1 изделие (профильная сталь 50x5), кг3.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг4
Обозначение детали1.400-15.B1.550-02
Закладные изделия МН 552
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 552
Закладные изделия МН 552
Сечение уголка (поз.1), мм50x5
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)8ф8AIII
Длина арматуры (поз.2), ммl1160
Привязки анкеров, ммb1250
Выборка стали на 1 изделие (профильная сталь 50x5), кг3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг4.4
Обозначение детали1.400-15.B1.550-03
Закладные изделия МН 553
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 553
Закладные изделия МН 553
Сечение уголка (поз.1), мм50x5
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1250
Выборка стали на 1 изделие (профильная сталь 50x5), кг3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Итого, кг4.1
Обозначение детали1.400-15.B1.550-04
Закладные изделия МН 554
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 554
Закладные изделия МН 554
Сечение уголка (поз.1), мм50x5
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1200
Привязки анкеров, ммb1250
Выборка стали на 1 изделие (профильная сталь 50x5), кг3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.4
Итого, кг4.2
Обозначение детали1.400-15.B1.550-05
